A6861 & A6862:汽车三相隔离器MOSFET驱动程序

A6861和A6862 n沟道功率MOSFET驱动程序能够控制场效应管取代phase-isolation三相固态继电器的应用程序。雷竞技最新网址在安全关键应用冗余是必需的,电动机隔离雷竞技最新网址是一个关键的安全需求目前解决离散电路或继电器。快板A2-SILTM恭维适当的系统设计,产品包括特定特性允许用户实现ASIL-D系统评级。

A6861和A6862有三个独立的浮置栅极驱动器输出保持功率mosfet在国家完整的供应范围而容忍相通击杀率高。集成电荷泵调节器提供上述蓄电池电源电压必须保持功率mosfet在国家连续相电压等于电池电压。电荷泵将保持足够的栅极驱动(> 7.5 V)电池电压下降到4.5 V 100 kΩgate-source电阻。

三个门驱动器可以独立控制逻辑电平控制输入(A6861)或由点火/允许输入(A6862)。在典型的应用程序中,场雷竞技最新网址效电晶体将在8μs开启,将在1μs关掉。下一个电压监控检查泵电源电压足够高,以确保mosfet是保持在一个安全的进行状态。

A6861和A6862提供在16-lead TSSOP与接触垫(LP)增强的热耗散。他们是铅(Pb)免费,100% matte-tin引线框架电镀。

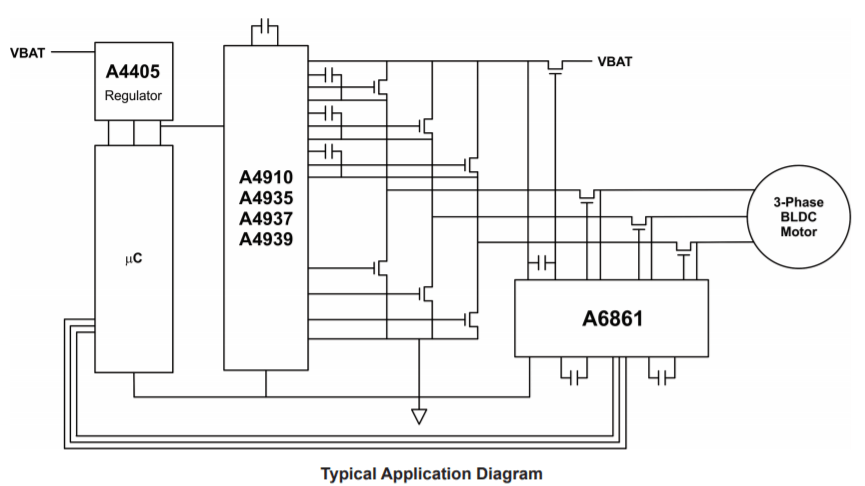

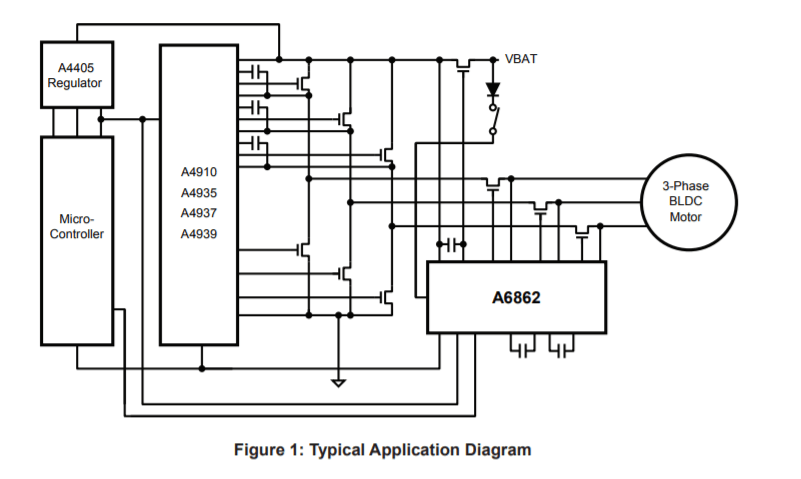

典型应用:雷竞技最新网址

• 三相断开ASIL D级系统
• 三相固态继电器驱动程序
• 电动助力转向(EPS)
• 电气制动

• 3浮动n沟道MOSFET驱动器
• 与100年保持vg kΩgate-source电阻
• 集成电荷泵控制器
• 4.5 50 V电源电压操作范围
• 独立的TTL输入为每一个阶段
• 周围150°C (165°C结)连续的
