A33002和A33003:多输出精密磁角传感器

的A33002和A33003360°角度传感器ic，提供基于磁性圆形垂直霍尔(CVH)技术的非接触式高分辨率角度位置信息。它们具有片上系统(SoC)架构，包括:CVH前端，用于计算角度位置信息的数字信号处理，以及可选择的输出协议(SPI, SENT或PWM)。它们还包括片上EEPROM技术，能够支持多达100个读/写周期，用于校准参数的灵活编程。A33002和A33003是需要0°至360°角度测量和高冗余度的汽车应用的理想选择，如电子动雷竞技最新网址力转向(EPS)、传动执行器和线控转向(SBW)系统。

A33002和A33003包括片上32段线性化。这可以用来校准由于磁铁和传感器之间的不对齐或目标磁铁的不完美磁化(这可以表现为磁铁对传感器的不对齐)造成的误差。

A33002和A33003支持客户集成到安全关键型应用中。雷竞技最新网址

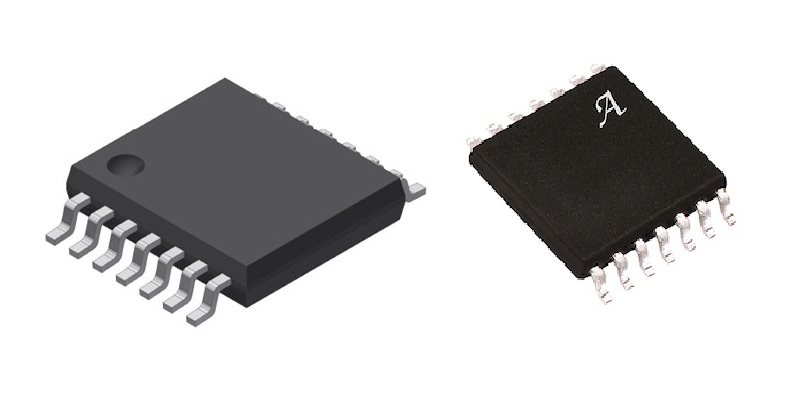

的A33002可采用单模或双模14针TSSOP封装(后缀LE)。该包装是铅(Pb)与100%哑光锡铅框架电镀。

的A33003可采用单模或双模14针TSSOP封装(后缀LU)。该包装是铅(Pb)与100%哑光锡铅框架电镀。1毫米薄的封装减少了CVH换能器和目标磁铁之间的最小气隙。

A33002和A33003都利用曼彻斯特编码来编程IC，然而，当A33002需要脉冲应用到VCC引脚(5V和8V之间)时，A33003通过Vout引脚编程，而不需要升高电压。该特性在具有共享供应线的系统中非常有用，在编程过程中不会受到干扰。
